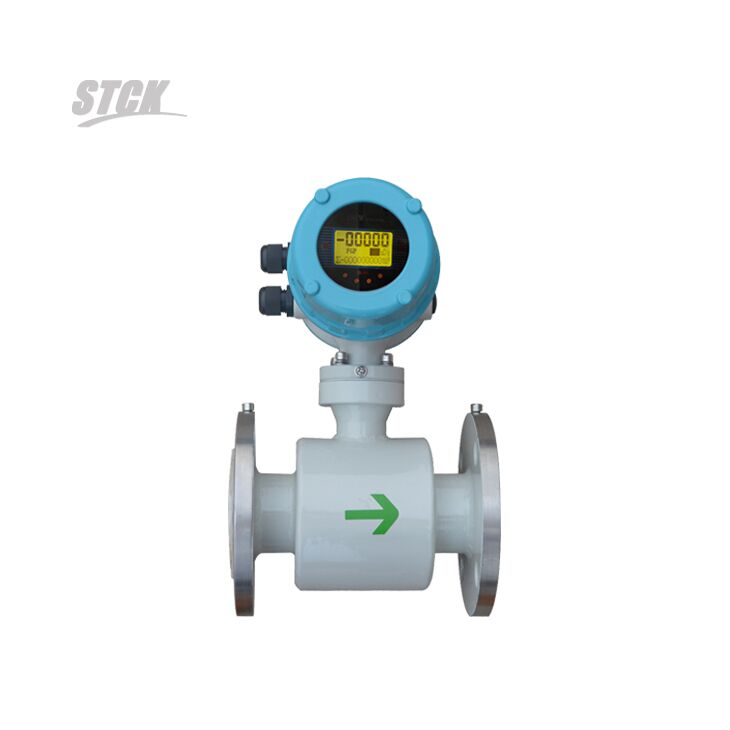

電磁流量計的安裝方向沒有特別嚴格的要求,一般水平,垂直或者傾斜均可,不受限制。但必須提醒的是,為了保證管道內是充滿被測介質,也就是“滿管”狀態,建議最好是垂直安裝,流向自下而上,尤其是對于液固兩相的流體,必須垂直安裝。若現場只允許水平安裝,則必須保證兩電極在同一水平面,電極的軸線必須近似于水平方向,因為處于底部的電極極易被沉積物覆蓋,頂部電極易被液體中偶爾存在的氣泡擦過,遮住電極表面,使輸出的信號有波動。下面列舉電磁流量計在安裝方面需要注意的事項:
1、 電磁流量計的上游一般10DN的直管段,下游有5DN的直管段,至少要有5DN的直管段,下游至少要有至少3DN的直管段,為了方便安裝和拆卸,可加裝管道伸縮節;
2、 流體的流動方向和流量計殼體上的箭頭標注方向一致;
3、 流量計應盡可能遠離泵,閥門等設備,避免其對測量的干擾;
4、 流量計應盡可能遠離射頻,強磁場,強震動等干擾源;
5、 若測量管道有震動,在流量計的兩邊應有固定的支座;
6、 為方便今后流量計的清洗和維護,應安裝旁通管道,并保證流量計前5DN后3DN的直管段;
7、 安裝電磁流量計時,應注意均勻擰緊兩個法蘭,否則容易壓壞襯里材料,最好是用力矩扳手;
8、 傳感器必須單獨接地,一般情況下接地電阻應在100歐以下,對于防爆產品和防雷擊要求的安裝情況,接地電阻應小于10歐。原則上,分體式流量計的接地應在傳感器一側,轉換器接地應在同一接地點;
9、 分體式電磁流量計轉換器一般安裝在傳感器附近或者配電室,需要注意的是,傳感器與轉換器連接是,為了避免干擾信號,信號電纜必須單獨穿在接地保護金屬管內,不能把信號和電源電纜混穿在同一金屬管內。
盛天測控生產電磁流量計多年,如果您在電磁流量計的選型、安裝、使用、維護的過程中遇到任何問題,可隨時與盛天測控工作人員聯系,我們?yōu)槟獯稹?/span>
