流量計的分類
測量流體流量的儀表統稱為流量計或流量表.流量計是工業測量中重要的儀表之一.隨著工業生產的發展,對流量測量的準確度和范圍的要求越來越高,流量測量技術日新月異.為了適應各種用途,各種類型的流量計相繼問世。目前已投入使用的流量計已超過100種。
每種產品都有它特定的適用性,也都有它的局限性。按測量原理分有力學原理、熱學原理、聲學原理、電學原理、光學原理、原子物理學原理等。
按流量計的結構原理進行分類。有容積式流量計、差壓式流量計、浮子流量計、渦輪流量計、電磁流量計、流體振蕩流量計中的渦街流量計、質量流量計和插入式流量計。
按測量對象劃分就有封閉管道和明渠兩大類;按測量目的又可分為總量測量和流量測量,其儀表分別稱作總量表和流量計。總量表測量一段時間內流過管道的流量,是以短暫時間內流過的總量除以該時間的商來表示,實際上流量計通常亦備有累積流量裝置,做總量表使用,而總量表亦備有流量發訊裝置。因此,以嚴格意義來分流量計和總量表已無實際意義。
一、按測量原理分類

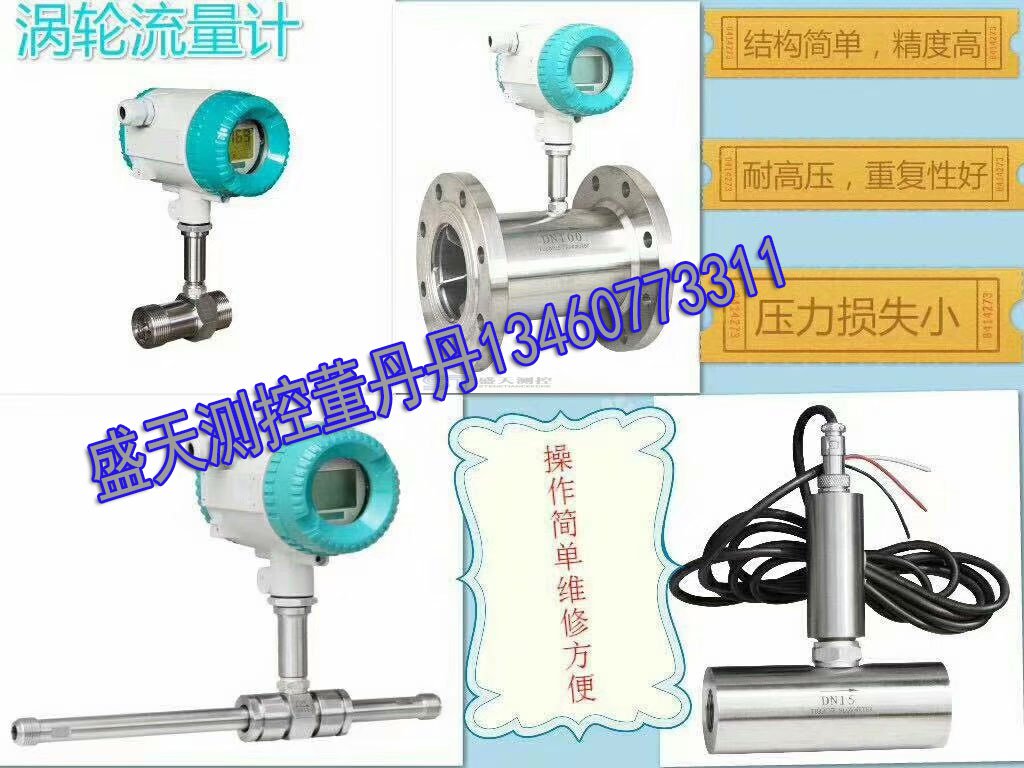

1.力學原理:屬于此類原理的儀表有利用伯努利定理的差壓式、轉子式;利用動量定理的沖量式、可動管式;利用牛頓第二定律的直接質量式;利用流體動量原理的靶式;利用角動量定理的渦輪式;利用流體振蕩原理的旋渦式、渦街式;利用總靜壓力差的皮托管式以及容積式和堰、槽式等等。

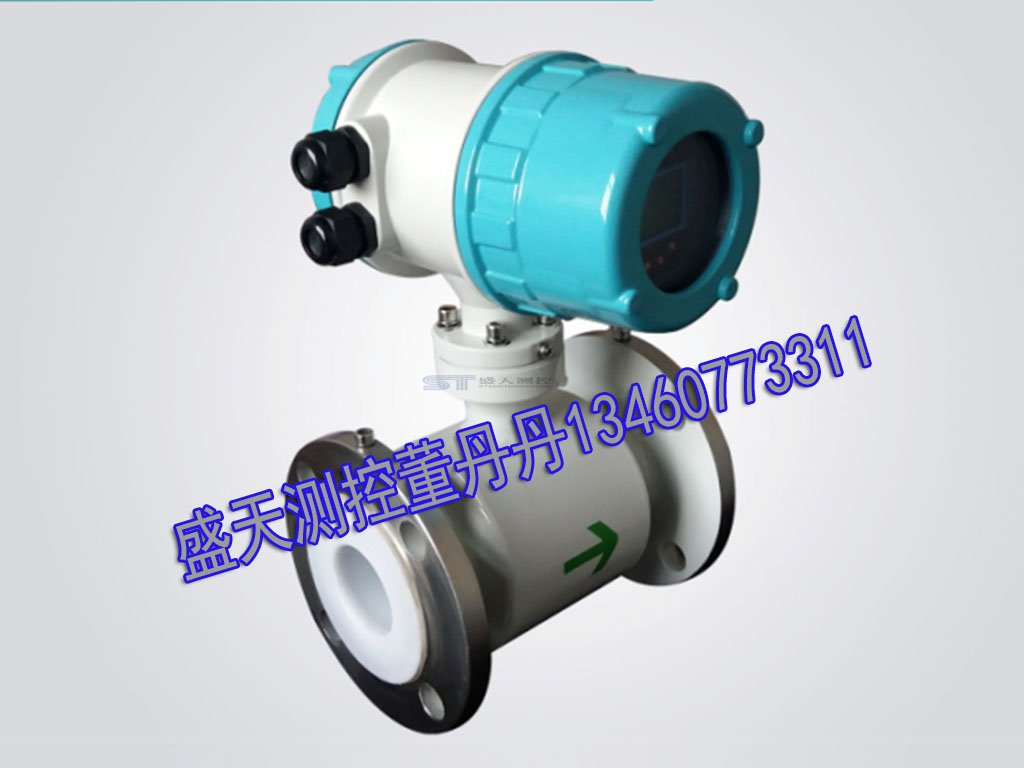

2.電學原理:用于此類原理的儀表有電磁式、差動電容式、電感式、應變電阻式等。
3.聲學原理:利用聲學原理進行流量測量的有超聲波式.聲學式(沖擊波式)等。
4.熱學原理:利用熱學原理測量流量的有熱量式、直接量熱式、間接量熱式等。
5.光學原理:激光式、光電式等是屬于此類原理的儀表。
6.原于物理原理:核磁共振式、核幅射式等是屬于此類原理的儀表.
7.其它原理:有標記原理(示蹤原理、核磁共振原理)、相關原理等。
二、按流量計結構原理分類
按當前流量計產品的實際情況,根據流量計的結構原理,大致上可歸納為以下幾種類型:
1差壓式流量計
差壓式流量計是根據安裝于管道中流量檢測件產生的差壓,已知的流體條件和檢測件與管道的幾何尺寸來計算流量的儀表。
差壓式流量計由一次裝置(檢測件)和二次裝置(差壓轉換和流量顯示儀表)組成。通常以檢測件形式對差壓式流量計分類,如孔板流量計、文丘里流量計、均速管流量計等。
二次裝置為各種機械、電子、機電一體式差壓計,差壓變送器及流量顯示儀表。它已發展為三化(系列化、通用化及標準化)程度很高的、種類規格龐雜的一大類儀表,它既可測量流量參數,也可測量其它參數(如壓力、物位、密度等)。
